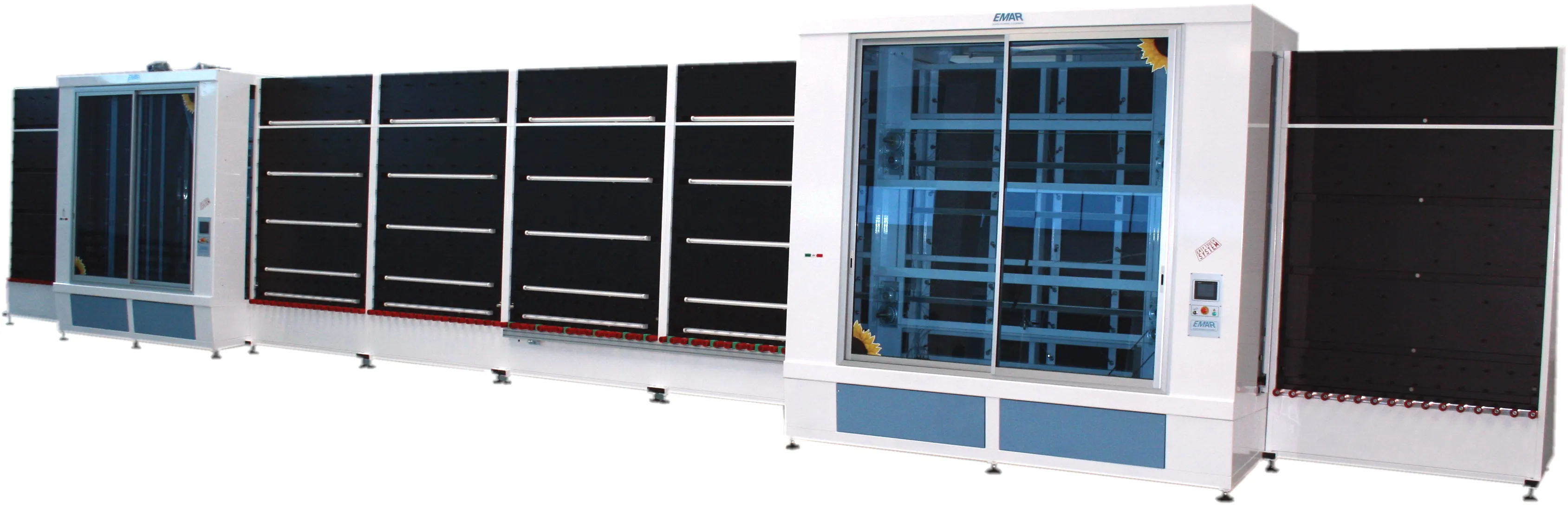

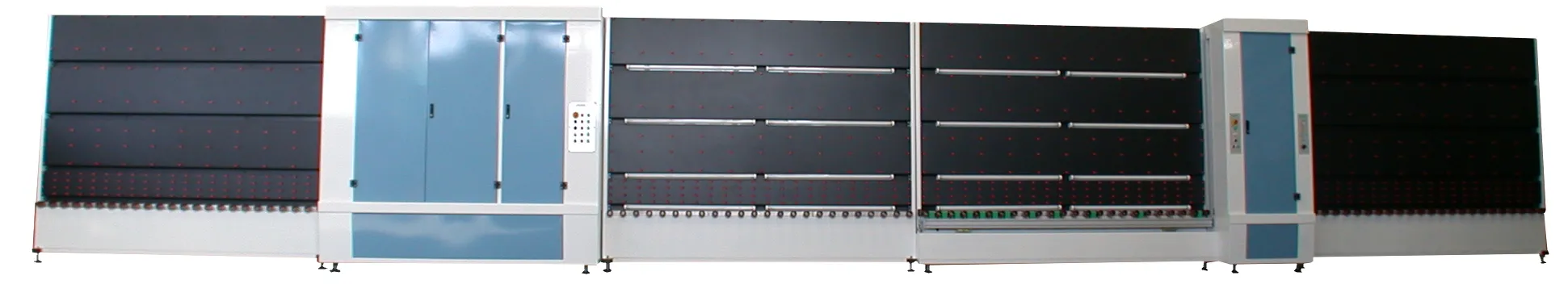

Полуавтоматическая моечная линия (со столом-кантователем)
Cостоит из:
Приводной рольганг на входе длиной 3 м, высотой 2 м, с износостойкими вулколановыми роликами, установленными на подшипниках и втулках.
Двигатель с редуктором.
Моечная машина длиной 2,6 м и высотой 2 м, с 6 щетками диаметром 160 мм, со стальными валами.
Верхние ведущие валы из нержавеющей стали, в комплекте с четырьмя баками с помпами, фильтрами и внутренним оборудованием из нержавеющей стали. Мощность нагревательного элемента 4,5 кВт.
Вентилятор в звукоизолирующем боксе, с системой перекрывания воздуха при остановке стекла в машине.
Автоматическая регулировка скорости от 3 до 8 м/мин.
Приводной рольганг на выходе, длиной 3 м и высотой 2 м, с вулколановыми роликами, установленными на подшипники и втулки.
Модуль оснащен двигателем с редуктором, инспекционной подсветкой стекла, сенсором остановки стекла.
Приводная сборочная станция длиной 3 м и высотой 2 м, с двойными износостойкими вулколановыми роликами, установленными на подшипники и втулки.
Модуль оснащен двигателем с редуктором.
Инспекционная подсветка стекла, сенсор остановки стекла.
Гидравлическая система позиционирования рамки высокой точности.
Управляется сенсорами, автоматически распознающими толщину стекла, полностью исключая ручную регулировку со стороны оператора, и дает возможность работать со стеклами разной толщины.
Звуковые и световые индикаторы согласно нормам ЕС.
Механическая система блокировки стекла, обеспечивающая высокую точность при работе.
Автоматическая система для работы с тремя стеклами.
Роликовый пресс длиной 1 м и высотой 2 м, с двойными фрикционными роликами, установленными на подшипниках и втулках; привод с распределительной коробкой. Слайдинговая система переднего ролика, установленного на подшипниках. Движение за счет пневмоцилиндра.
Сенсор наличия стекла, обеспечивающий большую точность обработки, электронная регулировка скорости.
Машина может управляться оператором путем задания параметров прессования. Защита двигателей от перегрева.
Кнопка аварийной остановки с устройством, блокирующим все подвижные части. Контроль скорости посредством ПЛК для оптимизации времени обработки.
Все органы управления, находящиеся в контакте с оператором, работают на безопасном низком напряжении.
Приводной рольганг на выходе, длиной 3 м и высотой 2 м, с вулколановыми роликами, установленными на подшипники и втулки.
Модуль оснащен двигателем с редуктором, сенсором остановки стекла.
Защита от доступа к опасным частям машины в соответствии с нормами ЕС.
Технические характеристики:
Напряжение: 400 В переменного тока, 3 фазы + нейтраль, 50Гц
Общая потребляемая мощность: 22 кВт.
Двигатель вентилятора: 7,5 кВт.
Размер обрабатываемого стекла: от 350х250 до 2900x2000 мм
Нагревательный элемент: 4,5 кВт, 400 В переменного тока.
Толщина обрабатываемого стекла: от 3 до 14 мм, самонастройка
Толщина роликового пресса: около 50 мм
Рабочая скорость: от 3 до 8 м/мин
Направление работы: Слева - направо
Высота рабочего стола: около 600 мм.
Высота: около 2 900 мм.
Длина: около 15 500 мм.
Ширина: около 1 200 мм.
Вес: около 3 500 кг.
