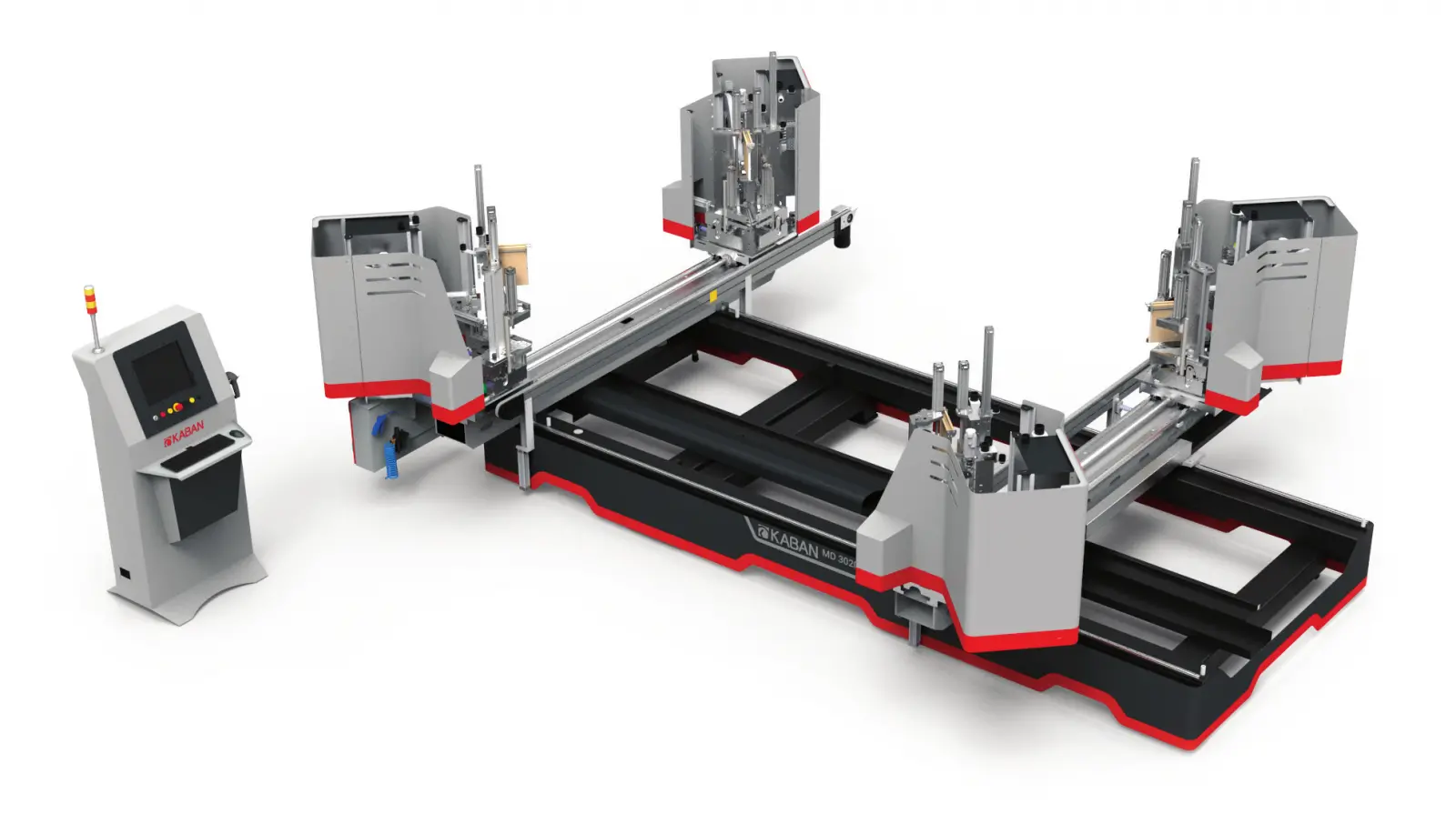

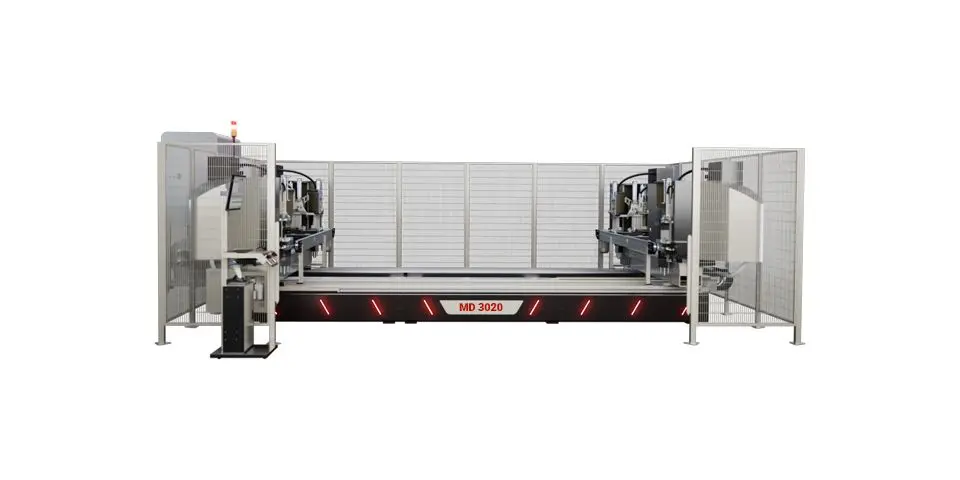

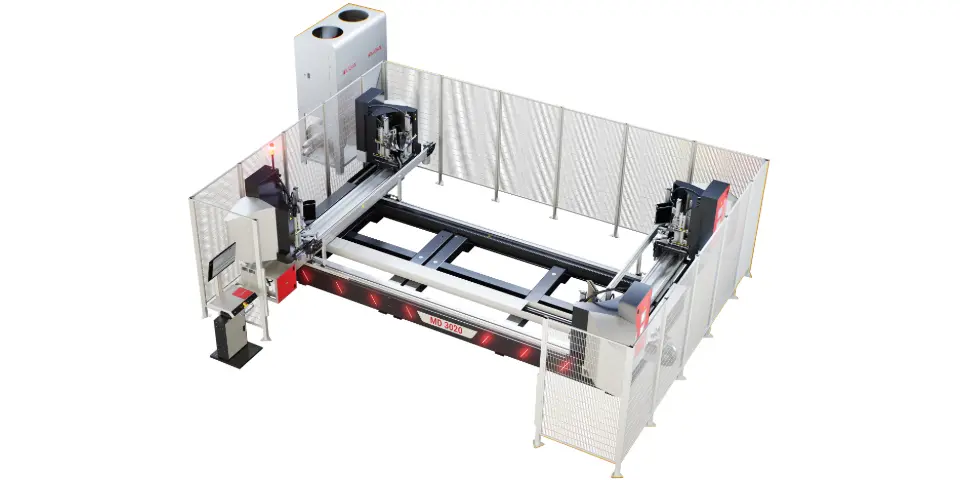

Бесшовный четырёхголовый сварочный станок
При разработке станка используются запатентованные высокотехнологичные решения, позволяющие производить бесшовную сварку ПВХ профилей.
Общие характеристики:
• Сварная поверхность размещённых на станок заготовок предварительно обрабатывается фрезерной группой, состоящей из режущих инструментов. Затем производится сварка четырёх заготовок ПВХ профилей под углом 90° без образования сварного наплава
• Система PID позволяет настраивать температурные и временные параметры сварочных голов независимо друг от друга
• Равномерное соединение уплотнительной резины без использования дополнительного оборудования
• Система обновления тефлона в виде рулона на нагревательном элементе обеспечивает экономию времени и расходных материалов
• Практичная система замены цулаг
• Благодаря функциональной программе возможно независимое ЧПУ-управление рабочими агрегатами каждой сварочной головы
• Автоматическая корректировка погрешностей профильных заготовок по углу распила до 0,5°
• Автоматическая корректировка погрешностей реза по длине заготовки до +2 мм
• Автоматическое позиционирование по осям X и Y исходя из размеров заготовок облегчает работу оператора оборудования
• Цифровая система контроля на всех осях обеспечивает точное позиционирование
• Все оси могут иметь индивидуальные настройки толерантности погрешности размера
• Система контроля давления обеспечивает работу оборудования при оптимальном давлении воздуха
• Система автоматической смазки линейных подшипников и ШВП
• Осевые перемещения с цифровым управлением с точностью измерения менее 0,1 мм

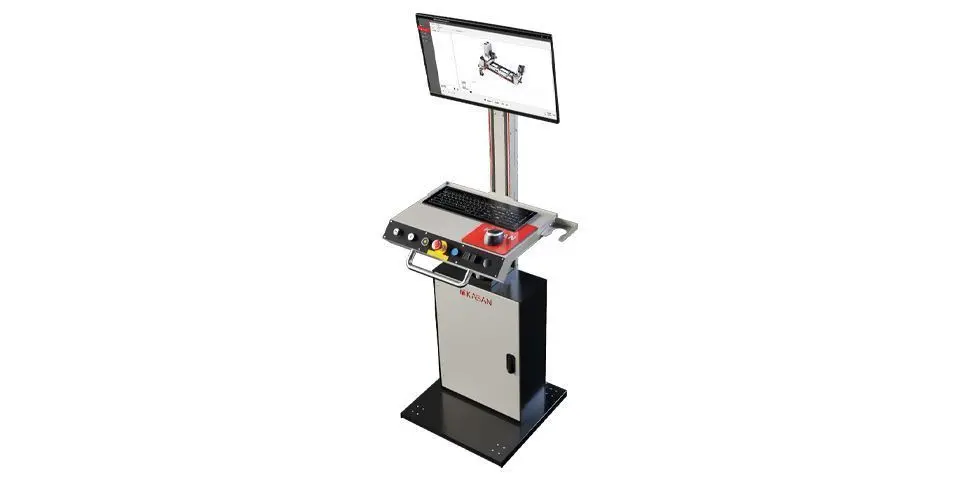

• Операторский интерфейс: для простоты управления и программирования используется ПК на базе ОС Windows с 17” LCD монитором
• Специальная программа позволяет загружать чертежи профилей в формате .dxf и определять различные операции в любой точке профиля на чертеже
• Благодаря запатентованной системе, на наружных поверхностях профиля не остаётся наплава, что придаёт сварочному шву вид нулевой сварки. Следовательно, зачищать углы контура после сварки не требуется.
• Занимает гораздо меньше площади в сравнении со стандартной сворочно- зачистной линией
• Для работы на оборудовании требуется один оператор, что, в свою очередь, экономит рабочую силу
• Работает с ПВХ профилями всех цветов.
Технические характеристики:
Питание: 400 В, 3 фазы, 50 - 60 Гц
Потребляемая мощность: 21,25 кВт
Давление воздуха: 6-8 бар
Расход воздуха: 800 л/мин
Максимальная ширина профиля: 140 мм
Минимальная высота профиля: 20 мм
Максимальная высота профиля: 190 мм
Минимальный свариваемый периметр: 420 мм х 385 мм
Максимальный свариваемый периметр: 4125 мм х 2500 мм

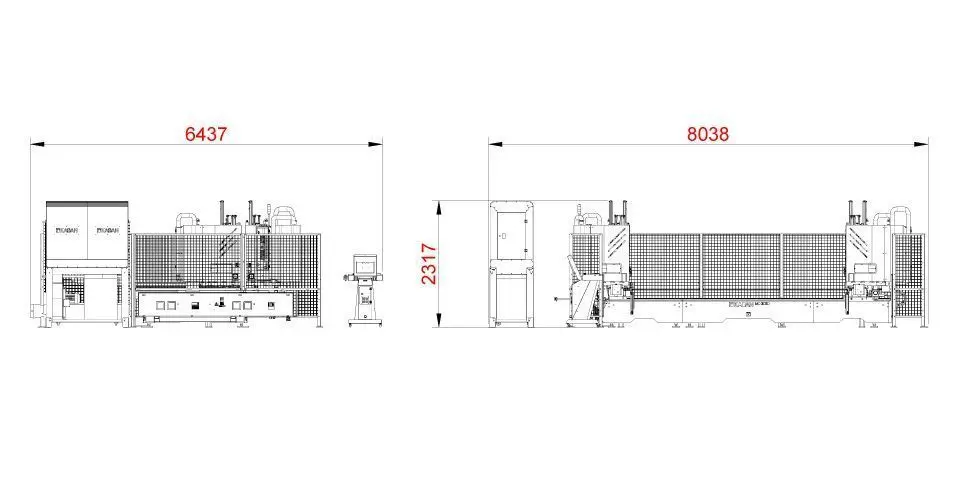

Габариты: 7130х5120х2200 мм
Вес: 4915 кг
