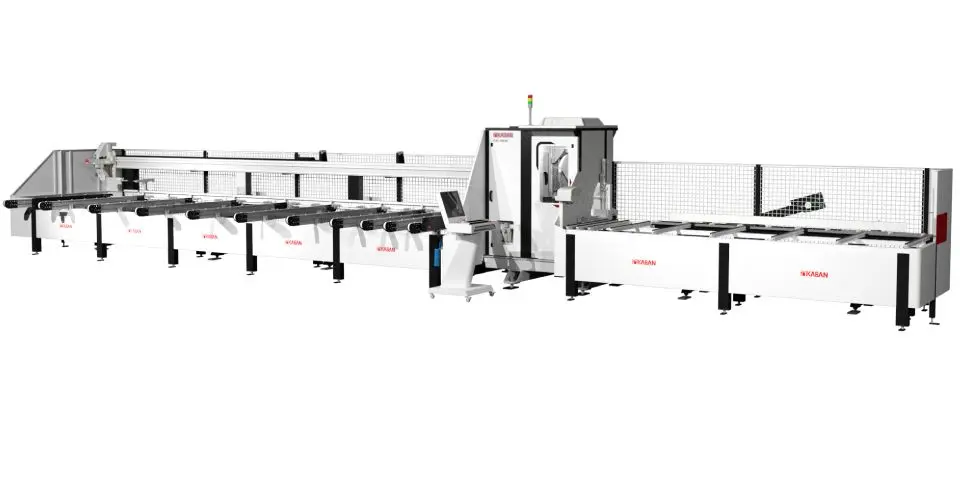

Пильный центр для ПВХ профилей
Общие характеристики:
• Простая в использовании и гибкая операционная система совместима со всеми программами оптимизации
• Прочная механическая контрукция, предназначенная для работы на высоких скоростях
• Чтобы обеспечить непрерывную точность, применяется метод снятия напряжения для литых и алюминиевых деталей
• Алгоритм работы основан на принципе минимум отхода и максимум производства
• Распил углов в промежутке между 30°- 150° при помощи одного пильного диска
• Максимальная экономия времени при удалении отходов достигнута благодаря применению одного конвейера отходов.
Контрольная панель
• Лёгкое в применении и гибкое программное обеспечение позволяет гармонично работать со всеми программами оптимизации
• Работа в соответствии с алгоритмом минимум отходов и максимальная производительность
• Возможность автоматической оптимизации отходов на выгруженном задании
• Возможность лёгкой настройки параметров
• Имеется функция напоминания о периодическом осмотре
• 17’’ LCD монитор
• Гнездо USB
Блок подачи профиля
• На конвейер подачи возможна установка 9 хлыстов профиля
• Количество подаваемого профиля может быть увеличено опционально
• Имеется особенность автоматического переноса, позиционирования и распознания профиля
• Возможность установки на конвейер профиля min 886 мм, max 6500 мм.
Длина профиля автоматически измеряется.
Блок распила профиля
• Производит распил профилей одним пильным диском под углами 30°-150°
• Благодаря сервоконтролируемой системе, скорость и значение перемещения может регулироваться отдельно для различных профилей
• Имеется особая система работы, обеспечивающая продление срока службы пильных дисков.
Блок выхода профиля
• Робот выхода производит автоматический перенос распиленных заготовок на конвейер выхода
• Для каждой распиленной заготовки печатается этикетка для наклеивания на заготовку и обеспечения организованности в производстве.
Дополнительная оснастка:
• PTR 200 Полочная тележка для переноса профиля обеспечивает систематичность складирования распиленных заготовок и лёгкость их переноса.
Технические характеристики:
Мотор конвейера загрузки: 0,37 кВт, 2800 об/мин, 9 м/мин.
Мотор конвейера отходов: 0,37 кВт, 1400 об/мин, 7 м/мин.
Мотор пилы: 2,2 кВт, 2800 об/мин, 6 °/мин.
Сервомотор робота подачи: 0,75 кВт, 2800 об/мин, 100 м/мин.
Сервомотор оси Z блока резки (F): 0,75 кВт, 3000 об/мин, 30 м/мин
Сервомотор оси C блока резки (F): 0,75 кВт, 3000 об/мин
Питание: 400 В, 3 фазы, 50 - 60 Гц
Потребляемая мощность: 6 кВт
Давление воздуха: 6-8 бар
Расход воздуха: 600 л/мин
Пильный диск: Ø600x4,4x40 мм
Минимальная длина реза: 300 мм
Максимальная длина реза: 6500 мм
Минимальное сечение профиля: 20 x 20 мм
Максимальное сечение профиля: 165 x 220 мм
Габариты: 12733х3203х2336 мм
Вес: 2960 кг
