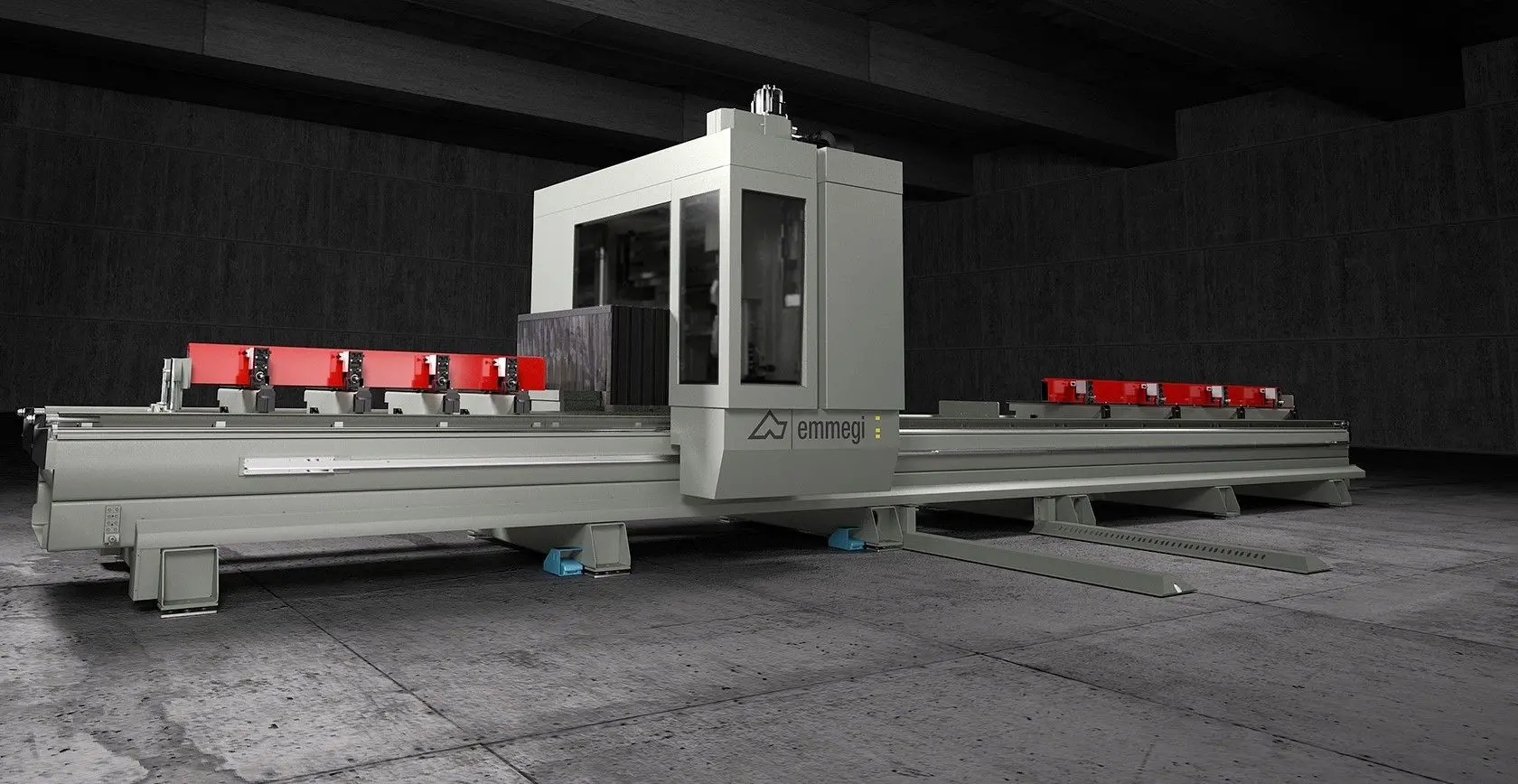

EMMEGI DIAMANT-10000mm

Возможна обработка одной заготовки (длиной до 10000 мм)

Двух или нескольких заготовок

Электрошпиндель max мощностью 7,5 кВт по S1 до 20000 об/мин с держателем инструмента HSK - 63F

Воздушная система охлаждение шпинделя

Автоматический магазин на 9 (опционально 20) стандартных инструментов (включая два места под угловые головки и одно под режущий диск Ø250 мм) установлен на единой со шпинделем подвижной каретке (быстрая смена инструмента)

Два фиксированных пневмоупора для позиционирования заготовок (правый и левый)

Последовательное автоматическое позиционирование пневмоприжимов (6 шт., max - 12 шт.) посредством шпинделя

Центр управляется с помощью промышленного компьютера на базе процессора I3 (dual core), 15" цветной жидкокристаллический тач-скрин TFT монитор, клавиатура, оперативная память 4 Гб, 64 ГБ SSD, USB-порты, сетевая карта RJ45, ручной переносной пульт управления MG PILOT, оснащенный графическим ЖК-дисплеем, дает прямо в руки управление всеми функциями машины, на дисплее отображаются все опции ручного режима, управление которыми возможно с клавиатуры, что избавляет оператора от необходимости постоянно находиться перед компьютером центра (MG PILOT особенно полезен при работе в маятниковом режиме)

Программное обеспечение Windows, bidiCAM, DRILL.

 Характеристики инструмента по продольной (X), поперечной (Y), вертикальной (Z) осям и оси A (поворот шпинделя):

перемещение X - 10000 мм, Y - 1210 мм, Z - 910 мм, A - 0º÷180º, скорость X - 80 м/мин, Y - 64 м/мин, Z - 64 м/мин, A - 8100 º/мин, ускорение X - 4 м/сек², Y - 4 м/сек², Z - 4 м/сек².

Максимальные размеры обрабатываемой заготовки (X, Y, Z):

- с одной стороны 10000х900х380 (4750х900х380) мм,

- с пяти сторон 9730х460х380 (4690х460х380) мм.

Система охлаждения инструмента управляется программным обеспечением в соответствии с требованиями режима обработки изделия, нарезание резьбы до М8 с интегрированным компенсатором, до М10 только при установке энкодера, 400 В
