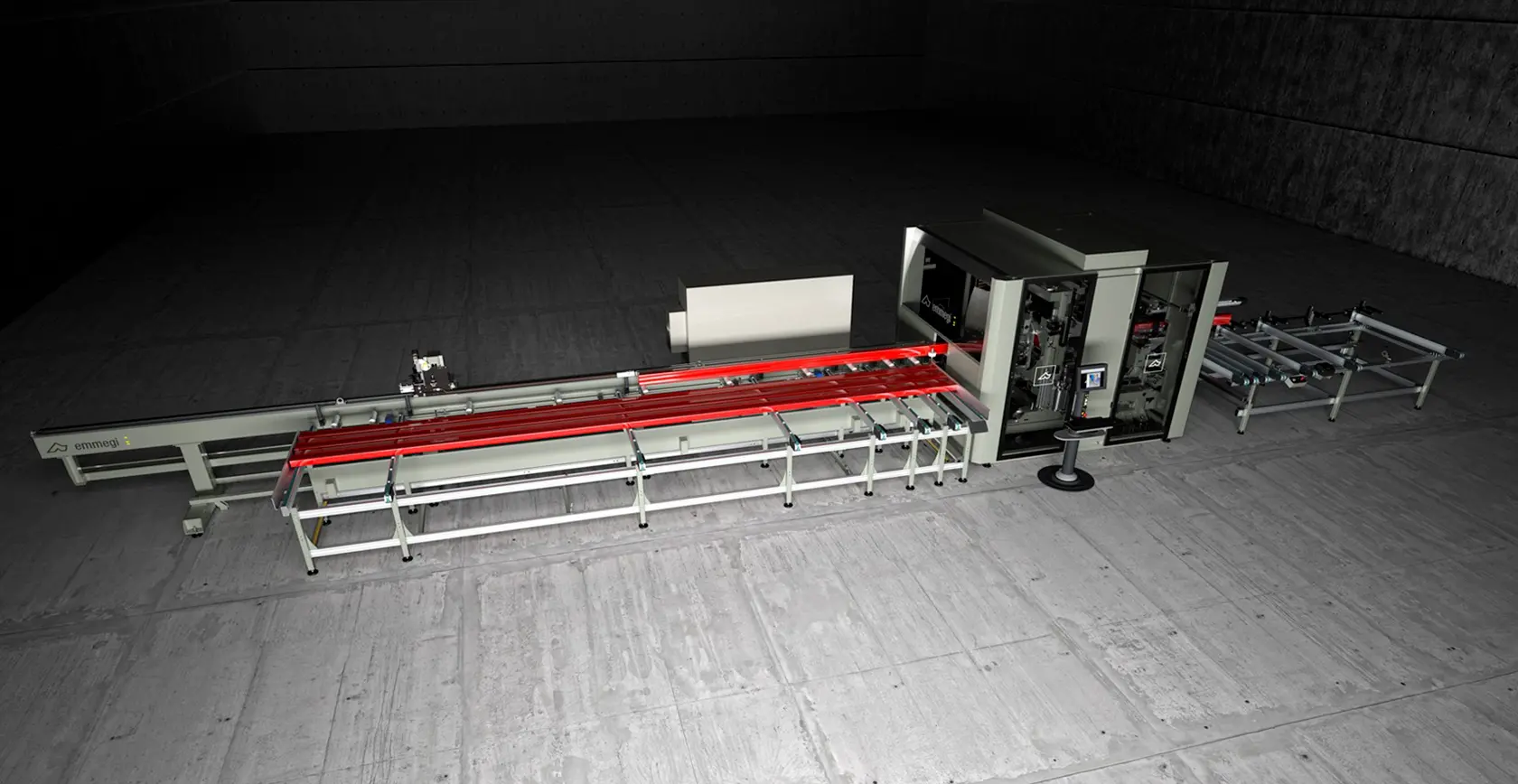

QUADRA L3 предназначен для комплексной обработки AL, ПВХ и лёгких сплавов состоит из:

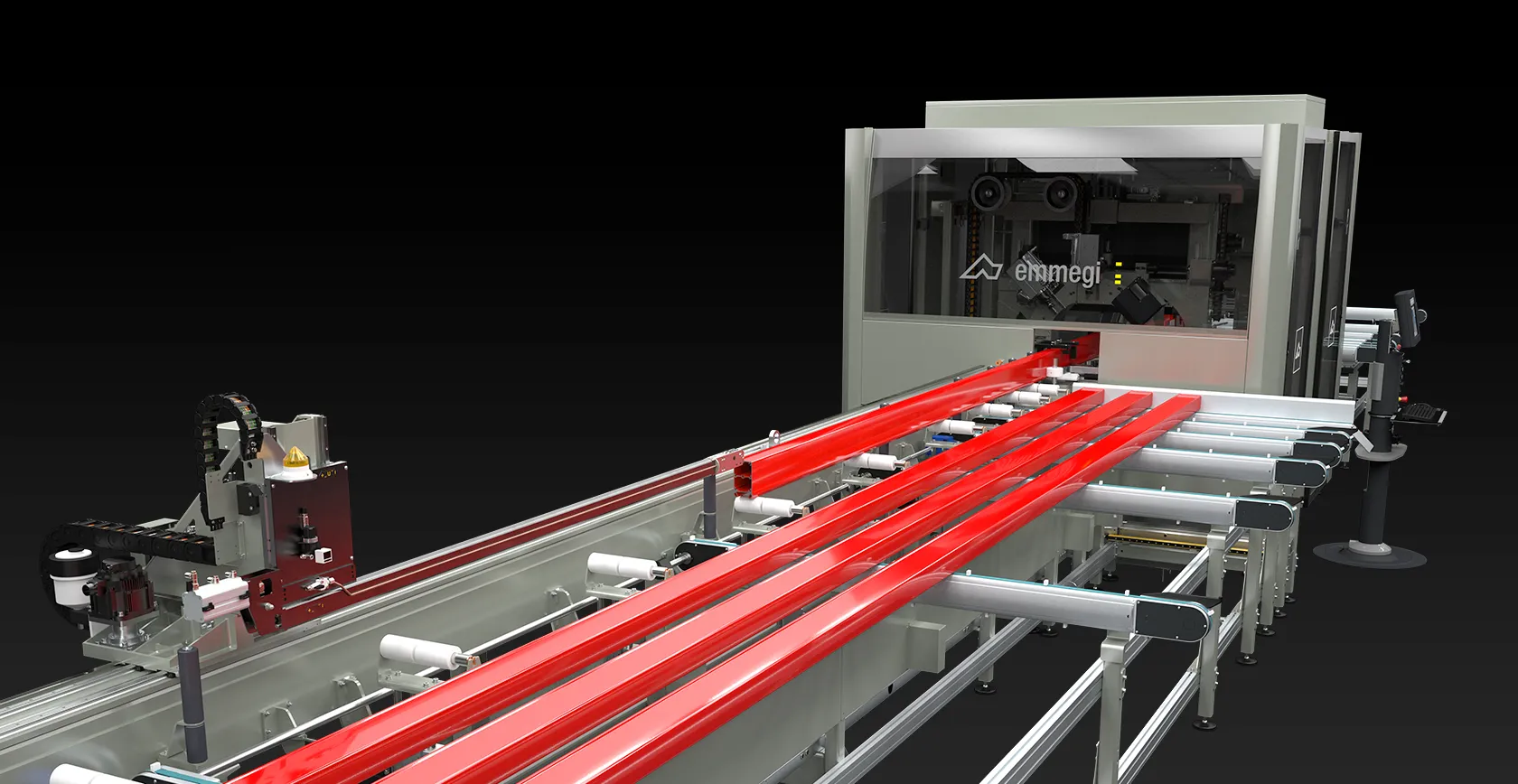

Магазин подачи профилей на 7 ячеек для длины заготовок от 1320 до 7500 мм. Заготовки закладываются в магазин вручную.
Дальнейшая транспортировка, обработка и распиловка осуществляется автоматически.

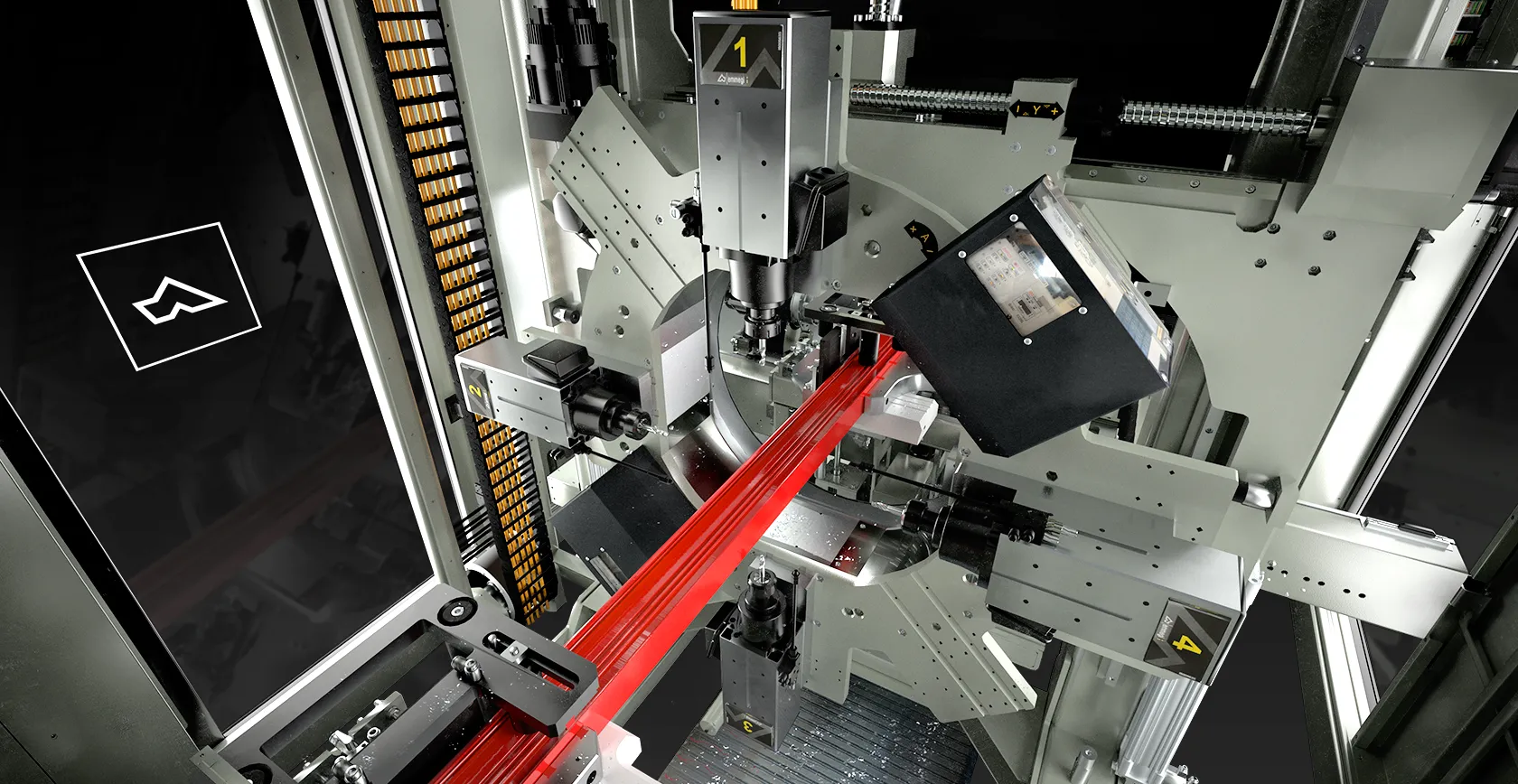

Обрабатывающий 4-х осевой модуль с 4 электрошпинделями с воздушным охлаждением (max - 6 шт.) max мощностью 5,6 кВт по S1 до 24000 об/мин с держателем инструмента ER32.
Пильные 3-х осевые модули оснащёны пильным агрегатом с верхней подачей пильного диска Ø 600 мм, мощностью 3 кВт, система поворота -48° ÷ 245º и пильным агрегатом с горизонтальной подачей пильного диска Ø 350 мм, мощностью 0,85 кВт, система поворота -45° ÷ +45º.
Сверлильный 4-х осевой двухшпиндельный модуль с держателем инструмента ER25, max Ø инструмента 16 мм, мощностью 0,85 кВт. Звукоизоляционная кабина с внутренней подсветкой.
Автоматическая подача заготовок на магазин выгрузки длиной 4000 мм (опционально 7500 мм) Центр управляется с помощью промышленного компьютера на базе процессора I3 (dual core)
15" цветной жидкокристаллический тач-скрин TFT монитор, клавиатура, оперативная память 4 Гб, 64 ГБ SSD, USB-порты, сетевая карта RJ45, ручной переносной пульт управления MG PILOT, оснащенный графическим ЖК-дисплеем, дает прямо в руки управление всеми функциями машины, на дисплее отображаются все опции ручного режима, управление которыми возможно с клавиатуры, что избавляет оператора от необходимости постоянно находиться перед компьютеромцентра (MG PILOT особенно полезен при работе в маятниковом режиме)
Программное обеспечение Windows, bidiCAM, DRILL.
Технические характеристики осей: продольная (X), поперечная (Y), вертикальная (Z), поворотная (A), позиционирование заготовки (U), поперечное позиционирование цанги (V), вертикальное позиционирование цанги (W), вертикальное перемещение диска (H), поперечное перемещение диска (P), поворот диска (Q), перемещение прижима (B), поворот цанги (C1), вертикальное перемещение горизонтального диска (ZG), поперечное перемещение горизонтального диска (YL), поворот горизонтального диска (QL), вращение горизонтального диска (WL), поперечное перемещение сверлильного модуля (YF), вращение сверл (WF), поворот сверлильного модуля (QF), продольное перемещение сверлильного модуля (XF): перемещение X - 320 мм, Y - 402 мм, Z - 395 мм, A - 0º ÷ 360º, U - 9660 мм, V - 138 мм, W - 138 мм, H - 627 мм, P - 880 мм, Q - 293º, B - 790 мм, C1 - 0º ÷ 180º, ZG - 190 мм, YL - 1200 мм, QL - -45° ÷ +45º, YF - 1200 мм, XF - 100 мм; скорость X - 30 м/мин, Y - 30 м/мин, Z - 30 м/мин, A - 6000 º/мин, U - 120 м/мин, V - 9 м/мин, W - 9 м/мин, H - 24 м/мин, P - 30 м/мин, Q - 6600º/мин, B - 60 м/мин, ZG - 30 м/мин, YL - 60 м/мин, QL - 7000 º/мин, WL - 0 ÷ 3500 об/мин, YF - 60 м/мин, WF - 0 ÷ 7500 об/мин, QF - 7000 º/мин, XF - 25 м/мин; ускорение X - 1,5 м/сек², Y - 5 м/сек², Z - 5 м/сек², U - 7,5 м/сек², V - 0,36 м/сек², W - 0,36 м/сек², H - 2,5 м/сек², P - 5 м/сек², B - 5 м/сек².
Максимальные размеры обрабатываемой заготовки (X, Y, Z):
- с одной стороны 7500х200х150 (7500х230х200) мм.
Направление: СПРАВА - НАЛЕВО.
