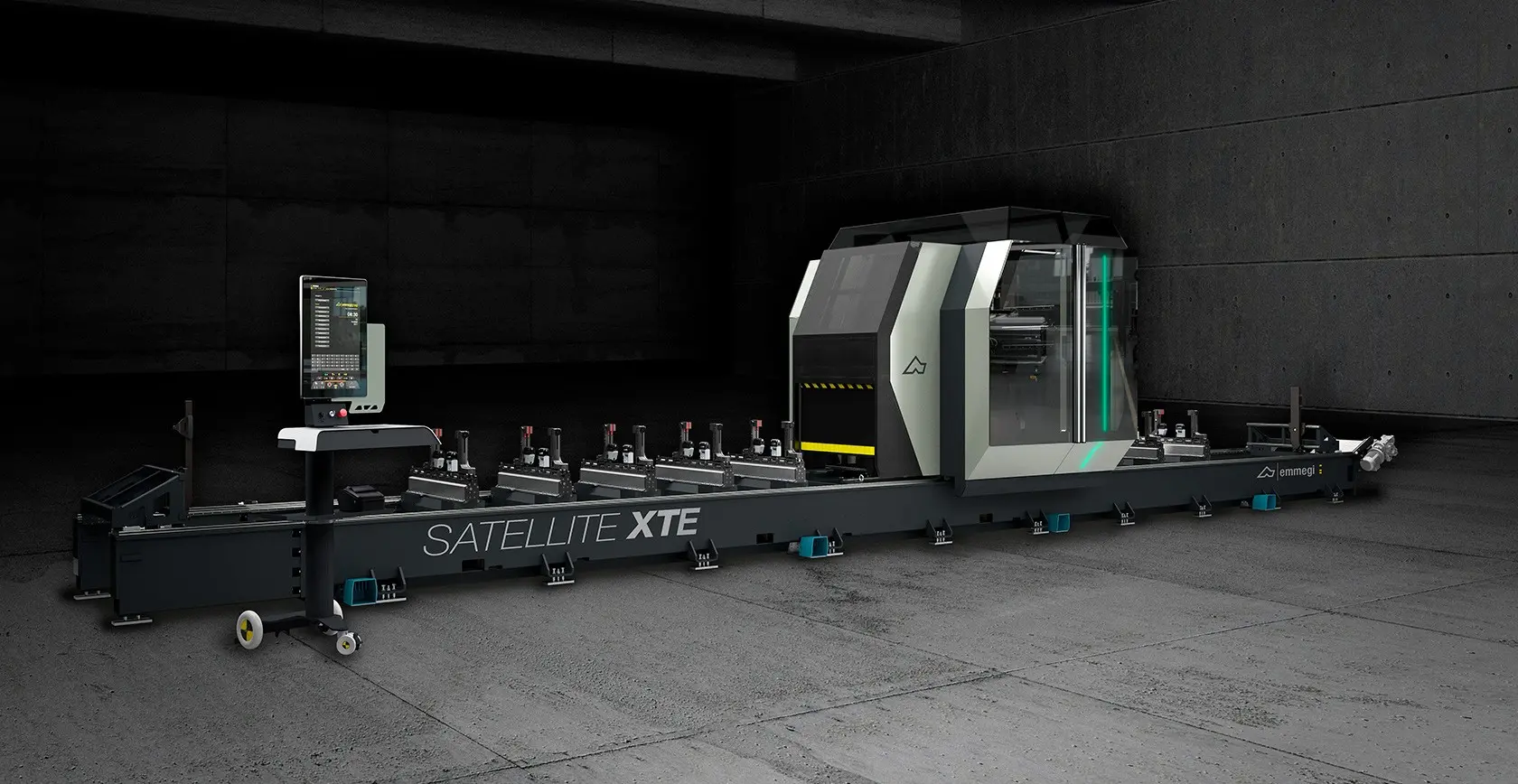

SATELLITE XTE dynamic double operation - 15500 mm предназначен для обработки AL, ПВХ, лёгких сплавов и стали.
Возможна обработка одной заготовки (длиной до 15500 мм)
Двух или нескольких заготовок различных размеров (в динамическом маятниковом режиме)
Электрошпиндель max мощностью 15 кВт по S1 до 24000 об/мин с держателем инструмента HSK - 63F
Жидкостная система охлаждение шпинделя
Автоматический магазин на 24 стандартных инструмента находится в мобильном портале (обеспечивает автоматическую подачу инструмента к шпинделю)
Отдельный магазин под режущий диск Ø500 мм (в комплекте)
Два фиксированных пневмоупора для позиционирования заготовок (правый и левый) по торцам станины
Автоматическое независимое позиционирование пневмоприжимов (12 шт., max - 16 шт.), центр управляется с помощью промышленного компьютера на базе процессора I3 (dual core)
15" цветной жидкокристаллический тач-скрин TFT монитор, клавиатура, оперативная память 4 Гб, 64 ГБ SSD, USB-порты, сетевая карта RJ45, ручной переносной пульт управления MG PILOT, оснащенный графическим ЖК-дисплеем, дает прямо в руки управление всеми функциями машины, на дисплее отображаются все опции ручного режима, управление которыми возможно с клавиатуры, что избавляет оператора от необходимости постоянно находиться перед компьютером центра (MG PILOT особенно полезен при работе в маятниковом режиме)
Программное обеспечение Windows, bidiCAM, DRILL.
Характеристики инструмента по продольной (X), поперечной (Y), вертикальной (Z) осям и осям B (поворот шпинделя в вертикальной-горизонтальной плоскости), C (поворот шпинделя в вертикальной плоскости):
перемещение X - 15500 мм, Y - 1100 мм, Z - 655 мм, B - 0º ÷ 90º, C - 0º ÷ 360º, скорость X - 75 м/мин, Y - 60 м/мин, Z - 40 м/мин, B - 3240 º/мин, C - 3600 º/мин, ускорение X - 3 м/сек², Y - 3 м/сек², Z - 2 м/сек².
Максимальные размеры обрабатываемой заготовки (X, Y, Z):
- обработка с одной стороны 15500х1000х400 (или 2 заготовки по 7315х1000х400) мм
- обработка с пяти сторон 15000х450х400 (или 2 заготовки по 7065х450х400) мм
- раскрой диском Ø500 мм 292х360 мм.
Система охлаждения инструмента управляется программным обеспечением в соответствии с требованиями режима обработки изделия, нарезание резьбы до М12 (электрошпиндель оснащен энкодером для нарезания резьбы) Сварная станина моноблочного типа, портал (закрытого типа, с внутренней подсветкой и смотровыми сдвижными окнами из триплекса) передвигается по линейным направляющим (привод по косозубой зубчатой рейке), централизованная смазка всех направляющих и ШВП, электрошкаф управления с системой охлаждения, инфракрасная система защиты рабочей зоны, металлическое ограждение с трех сторон.
