Общие характеристики: • Прочная механическая конструкция позволяет работать на высоких скоростях
• Система автоматической смазки обеспечивает долговечность подвижных деталей
• Стандартная комплектация имеет 5 контейнеров для металлической стружки, 10 тисков и 8 держателей инструментов
• Блок управления Mitsubishi CNC M720VW, встроенный жёсткий диск, оптоволоконная связь, высокая скорость и точность, шаг команд 0,1 мм и Ethernet интерфейс
• В случае сбоя питания шпиндель автоматически извлекается из профиля с помощью программы. Компьютер станка защищен ИБП. Таким образом, незавершённая работа может быть перезапущена с того места, где она остановилась
• Правый и левый упор позволяют создать две рабочие зоны
• Опционально устанавливается инструмент, способный поворачиваться на 90⁰, что даёт возможность обрабатывать нижнюю поверхность профиля
• Опционально устанавливается датчик измеряющий длину и ширину профиля
Шпиндель
• Позиционирование с шагом 0,1 возможно благодаря серводвигателю с увеличенным крутящим моментом с циклоидальным редуктором марки Spinea
• Шпиндель марки HSD 12kW max 24.000 об/мин с термостатом и жидкостным охлаждением
• Система охлаждения инструмента с регулировкой скорости распыления масляно-воздушной смеси и датчиком уровня жидкости
• Держатель инструмента марки HSK c системой очистки
• Магазин на 8 инструментов
• Смена инструмента происходит за 8 секунд
• Лёгкий доступ к магазину инструментов с фронтальной стороны станка
• Смена рабочего инструмента производится автоматически во время перехода от одной операции к другой, что сокращает время обработки заготовки
• Возможна установка пильного диска до Ø200 мм
• Пильный диск имеет собственный магазин
• Возможна установка пильного диска до Ø500 мм
• Блок управления Mitsubishi CNC
• Обработка производится с помощью G-кодов, генерируемых программой CAD-CAM
• Станок совместим с программами, создающими файлы с расширением .ncx
• Простая настройка параметров
• Функция напоминания о периодическом обслуживании
• Usb и Com порты. Тиски
• Процесс загрузки профиля упрощается тем, что неподвижные части тисков находятся спереди
• Стандартная комплектация имеет 10 тисков. Тиски могут быть 2-х видов.
• Поверхность, на которую кладётся профиль, представляет собой роликовую систему, что облегчает перемещение профиля внутри тисков
• Автоматическое сервоуправляемое позиционирование тисков осуществляется исходя из координат операций на заготовке
• Простое позиционирование заготовок в нулевой точке благодаря системе двухстороннего упора
• Благодаря системе перемещения профиля при помощи тисков возможна обработка длинномерных профилей и обработка торцов профилей (notching) пильным диском
• Заготовки размером меньше 300 мм можно обрабатывать используя одни тиски.
• Использованы высококласные элименты позиционирования, с погрешностью ноль и способных работать на высоких скоростях.
Технические характеристики:
Мотор шпинделя (HSD ES779): 12 кВт, 24000 об/мин. Сервомотор оси X: 3,5 кВт, 3000 об/мин, 144 м/мин. Сервомотор оси Y: 1,5 кВт, 4000 об/мин, 40 м/мин. Сервомотор оси Z: 1 кВт, 3000 об/мин, 30 м/мин. Сервомотор оси A: 0,75 кВт, 4000 об/мин, 160 °/мин. Сервомотор оси C: 0,75 кВт, 4000 об/мин, 210 °/мин. Сервомотор магазина: 0,75 кВт, 4000 об/мин.
Сервомотор тисков: 0,75 кВт, 4000 об/мин.
Питание: 400 В, 3 фазы, 50 - 60 Гц
Потребляемая мощность: 23,4 кВт
Давление воздуха: 6-8 бар
Расход воздуха: 450 л/мин
Максимальная длина обрабатываемой заготовки: 8328 (16656) мм
Максимальное сечение профиля: 400 x 300 мм
Режущие диски: Ø200x2x32 мм и Ø500x4x30 мм

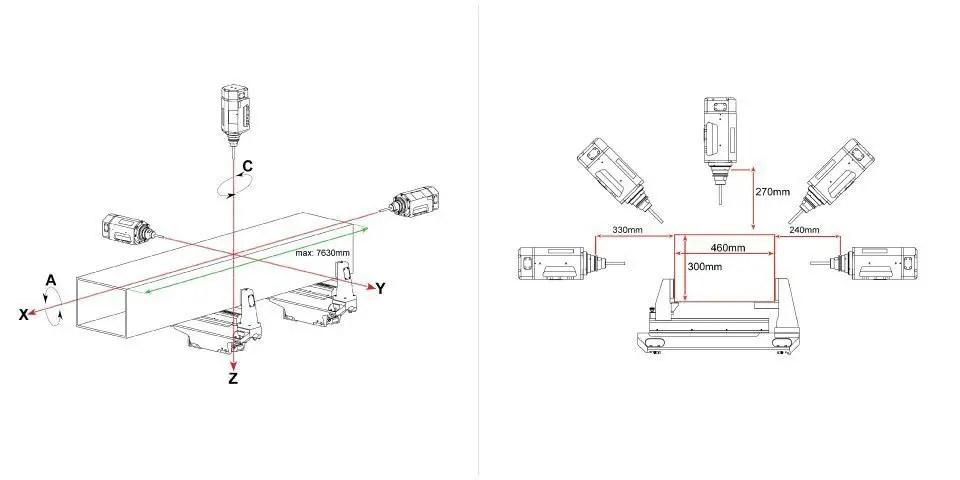

Перемещение шпинделя по оси X: 8885 мм
Перемещение шпинделя по оси Y: 1060 мм
Перемещение шпинделя по оси Z: 725 мм
Габариты: 12206х4155х2846 мм
Вес:8255 кг
