Общие характеристики: • Стандартная модель имеет 6 зажимов и инструментальный магазин для 8 держателей инструмента
• Для обеспечения постоянной точности к литым металлическим и сваренным деталям применен метод снятия напряжения
• Обеспечение удаления стружки и отходов распила из рабочей зоны обеспечивает продолжительный срок эксплуатации оборудования
• Роликовая система в местах установки профиля обеспечивает легкость скольжения профиля по поверхности зажимов
• Позиционирование зажимов выполняется сервоуправлением в зависимости от параметров обрабатываемой заготовки
• В случае отключения электропитания, программа выполняет автоматическое отведение шпинделя от профиля
• Автоматическая система смазки обеспечивает длительный срок службы подвижных частей оборудования
• Прочная и надежная конструкция устойчивая к режиму работы при высоких значениях ускорения вала двигателя
• Гибкая и легкая в использовании операционная система и интерфейс
• Система управления станка обеспечивает высокие рабочие показатели
• Функция оповещения о времени периодического техобслуживания
• Легкая настройка параметров
• Сервисная поддержка через средства удаленного доступа
• Блок управления Mitsubishi CNC M720VW, встроенный HDD, оптическая передача данных, высокая скорость и точность, шкала увеличения параметров с точностью 0,001 мм и Ethernet-система передачи данных
• Шпиндель марки Hiteco 8,5kW max 24.000 об/мин с термостатом и жидкостным охлаждением
• Система охлаждения инструмента с регулировкой скорости распыления масляно- воздушной смеси и датчиком уровня жидкости
• Держатель инструмента марки HSK c системой очистки
• Чтобы свести к минимуму возможность ошибки оператора были написаны протоколы безопасности смены инструмента
• Панель управления. Простая в использовании и гибкая операционная система и интерфейс
• Блок управления Mitsubishi FX-5
• Обработка производится с помощью G-кодов, генерируемых программой CAD-CAM
• Станок совместим с программами, создающими файлы с расширением .ncx
• Высокопроизводительное управление машиной
• Простая настройка параметров
• Функция напоминания о периодическом обслуживании
• Сервисная поддержка с удалённым подключением
• Usb и Com порты
• Магазин на 8 инструментов
• Смена инструмента происходит за 8 секунд
• Смена рабочего инструмента производится автоматически во время перехода от одной операции к другой, что сокращает время обработки заготовки
• Процесс загрузки профиля упрощается тем, что неподвижные части тисков находятся спереди
• Стандартная комплектация имеет 6 тисков с возможностью выбора одного из 2-х типов
• Наличие роликов на плоскости посадки облегчает перемещение профиля внутри тисков
• Автоматическое сервоуправляемое позиционирование тисков осуществляется исходя из координат операций на заготовке
• Простое позиционирование заготовок в нулевой точке благодаря системе двухстороннего упора
• Возможна обработка длинномерных профилей. Возможна обработка торцов профилей (notching) пильным диском
• С помощью регулятора давления можно регулировать плотность зажима тисков в зависимости от толщины профиля.
Технические характеристики:
Мотор шпинделя (Hiteco QX-2 8.5): 8,5 кВт, 24000 об/мин.
Сервомотор оси X: 3,5 кВт, 3000 об/мин, 192 м/мин.
Сервомотор оси Y: 0,75 кВт, 4000 об/мин, 73 м/мин.
Сервомотор оси Z: 0,75 кВт, 4000 об/мин, 40 м/мин.
Сервомотор оси A: 0,75 кВт, 4000 об/мин, 180 °/мин.
Сервомотор магазина: 0,4 кВт, 4000 об/мин.
Питание: 400 В, 3 фазы, 50 - 60 Гц
Потребляемая мощность: 19 кВт
авление воздуха: 6-8 бар
Расход воздуха: 300 л/мин
Максимальная длина обрабатываемой заготовки: 4160 мм

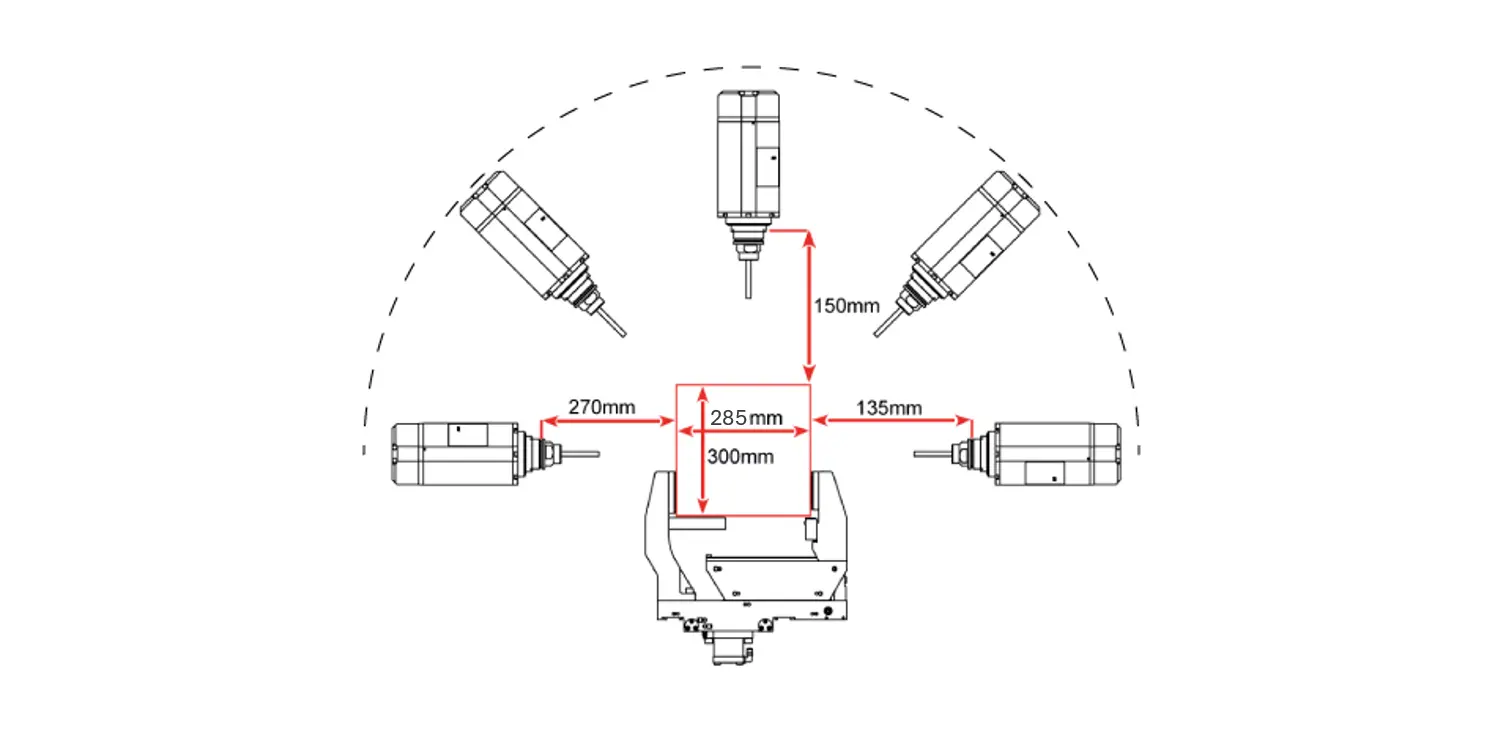

Максимальное сечение профиля: 300 x 300 мм
Режущий диск: Ø200x2x32 мм
Перемещение шпинделя по оси X: 4385 мм
Перемещение шпинделя по оси Y: 1250 мм
Перемещение шпинделя по оси Z: 590 мм
Габариты: 7680х2500х2500 мм
Вес: 6700 кг
